静止型流体混合装置
ラモンドナノミキサーは、駆動部を持たない混合器です
製品情報 | 製品仕様 | マニュアル・製品資料 |
UFB水食品飲料健康食品農業水産水質環境化粧品燃料塗料
型式 | 備考 |
---|---|
RNM030A-S | |
RNM050A-S | |
RNM050A-H | |
RNM050A-L | |
RNM100A-H | |
RNM100A-L |
製品情報
ラモンドナノミキサー流体経路のイメージ
特殊構造の流体通路
ハニカム構造のエレメントを直列に連結したユニット内部に複数の流体を加圧通過させて混合対象となるこれらの複数の流体にせん断力を作用させることにより、超微細化かつ均一化混合を短時間で実現する装置です。
脅威的な分散数
複数の流体は複雑な構造のユニット内部を通過する過程において、分散プロセスを繰り返す事になり、その分散数は天文学的な数値となります。
高粘度・異相分散系に対応
既存の混合器や均質機とは異なり、一様なせん断場が得られるラモンドナノミキサーは均一混合が難しいとされる高粘度液・異相分散系でより力を発揮します。
応用分野
- 気液混合
-
- 高濃度オゾン/酸素
- 二酸化炭素UFB水
- 低濃度酸素UFB水
- 食品(UFB水効果の応用/CIP洗浄・発酵促進・酸化防止など)
- 農業(酸素UFB水の応用/土壌改良・成長促進・水耕栽培など)
- 水産(養殖魚への酸素UFB海水使用による成長促進)(UFB海水による鮮魚の鮮度保持)
- 水質浄化(廃水処理UFBによる浮上分離)酸素富化による好気性バクテリアの活性化
- 液液混合
-
- 食品(W/O・O/Wエマルションの応用/ドレッシング等)
- 化粧品(界面活性剤の不使用、若しくは使用量の削減、浸透力のアップによる品質の向上)
- 燃料(水混合燃料、産業廃油・産業廃溶剤を使用した混合燃料)
- 健康食品(吸収力、浸透力の向上、新製品の開発と品質の向上)
- 塗料(品質の向上。新色の開発)
- 固液混合
-
- 飲料、食品(微粉体分散)
- 顔料塗料
製品仕様
- RNM030A-S
- RNM050A-S
- RNM050A-H
- RNM050A-L
- RNM100A-H
- RNM100A-L
ケーシング

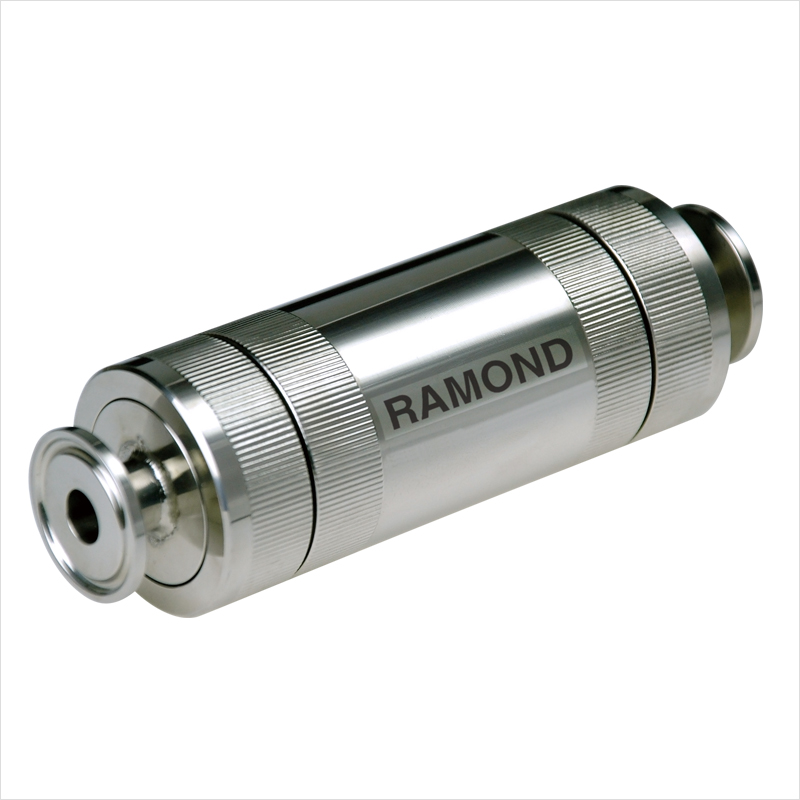

![ラモンドナノミキサーRNM030A-S](http://www.nano-x.co.jp/wp-content/uploads/2014/12/bb63df8e0c7b2e2eed079e28c89bede7-300x300.jpg)
型式 | RNM030A-S |
---|---|
外形寸法 | 176.6×φ50.0(mm) |
重量 | 1,581g |
流量 | 4.7L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 8A |
材質 | SUS316 |
最大ユニット | 5 |
ハニカムユニット
![ハニカムユニットRNM030A-S](http://www.nano-x.co.jp/wp-content/uploads/2014/12/4d678c580bafa8962d5091661dde2b961.jpg)
型式 | RNM030A-S |
---|---|
外形寸法 | H19.8×φ36.1(mm) |
重量 | 100g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
ケーシング
![ラモンドナノミキサーRNM050A-S](http://www.nano-x.co.jp/wp-content/uploads/2014/12/69fa0d840100923955f0ce786df51f6c.jpg)
型式 | RNM050A-S |
---|---|
外形寸法 | 176.6×φ65.0(mm) |
重量 | 2,616g |
流量 | 6.8L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 10A |
材質 | SUS316 |
最大ユニット | 5 |
ハニカムユニット
![ハニカムユニットRNM050A-S](http://www.nano-x.co.jp/wp-content/uploads/2014/12/0f94539b52e912b2568eadca82acc35a1.jpg)
型式 | RNM050A-S |
---|---|
外形寸法 | H20.2×φ52.0(mm) |
重量 | 206g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
ケーシング
![ラモンドナノミキサーRNM050A-H_RNM050A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/2d13d175f494ab371fdab8dbbdb4704b.jpg)
型式 | RNM050A-H |
---|---|
外形寸法 | 167.0×φ78.0(mm) |
重量 | 3,465g |
流量 | 13.1L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 10A |
材質 | SUS316 |
最大ユニット | 5 |
ハニカムユニット
![ハニカムユニットRNM050A-H](http://www.nano-x.co.jp/wp-content/uploads/2014/12/1d5a5ec183357e0e4133adc614d0144e1.jpg)
型式 | RNM050A-H |
---|---|
外形寸法 | H15.0×φ55.0(mm) |
重量 | 209g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
ケーシング
![ラモンドナノミキサーRNM050A-H_RNM050A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/2d13d175f494ab371fdab8dbbdb4704b.jpg)
型式 | RNM050A-L |
---|---|
外形寸法 | 167.0×φ78.0(mm) |
重量 | 3,455g |
流量 | 21.8L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 10A |
材質 | SUS316 |
最大ユニット | 5 |
ハニカムユニット
![ハニカムユニットRNM050A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/58342e4d6f91837c47c764199a95dba31.jpg)
型式 | RNM050A-L |
---|---|
外形寸法 | H15.0×φ55.0(mm) |
重量 | 207g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
ケーシング
![ラモンドナノミキサーRNM100A-H_RNM100A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/e0d28c4463d9db2842f71e0c54fbd978.jpg)
型式 | RNM100A-H |
---|---|
外形寸法 | 372.0×φ136.0(mm) |
重量 | 24,775g |
流量 | 30.0L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 1.1/2S |
材質 | SUS316 |
最大ユニット | 10 |
ハニカムユニット
![ハニカムユニットRNM100A-H](http://www.nano-x.co.jp/wp-content/uploads/2014/12/9b78d248350ce7b7ed9feb09fbc214d71.jpg)
型式 | RNM100A-H |
---|---|
外形寸法 | H22.2×φ107.0(mm) |
重量 | 1,025g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
ケーシング
![ラモンドナノミキサーRNM100A-H_RNM100A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/e0d28c4463d9db2842f71e0c54fbd978.jpg)
型式 | RNM100A-L |
---|---|
外形寸法 | 372.0×φ136.0(mm) |
重量 | 24,545g |
流量 | 50.0L/min/1MPa |
耐圧 | 最大3.0MPa |
フェルール | 1.1/2S |
材質 | SUS316 |
最大ユニット | 10 |
ハニカムユニット
![ハニカムユニットRNM100A-L](http://www.nano-x.co.jp/wp-content/uploads/2014/12/3c8a3ffdf62f0c80a5013924ce69110c1.jpg)
型式 | RNM100A-L |
---|---|
外形寸法 | H22.2×φ107.0(mm) |
重量 | 1,013g |
材 質 | ハニカム:SCS14 センタービス:SUS304 Oリング:NBR |
