研究開発用
超高密度ウルトラファインバブル(ナノバブル)発生装置
1mL当たり平均粒径約100nmのUFBを8億個発生させます

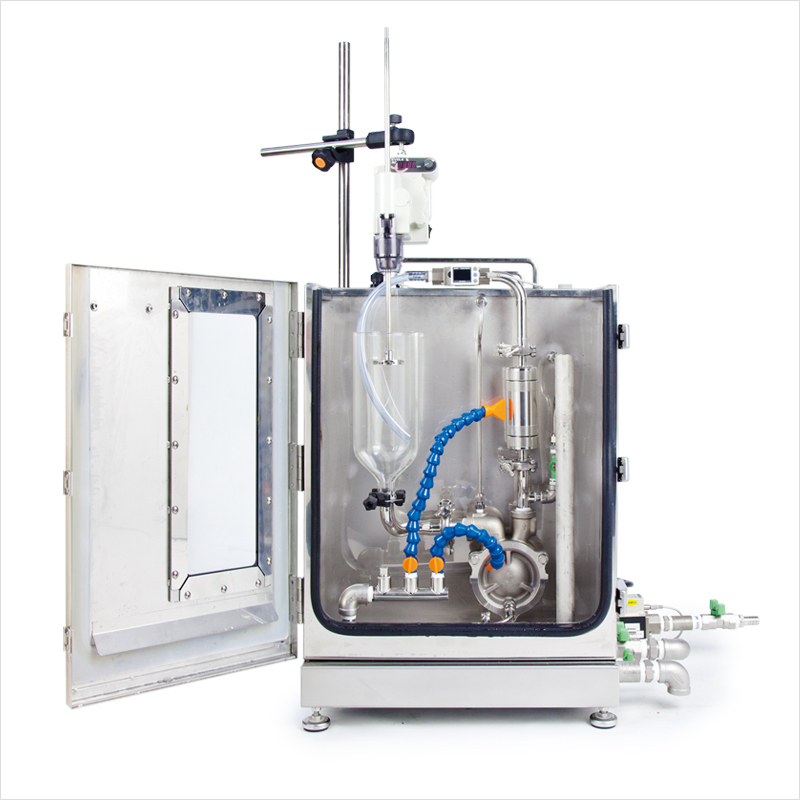

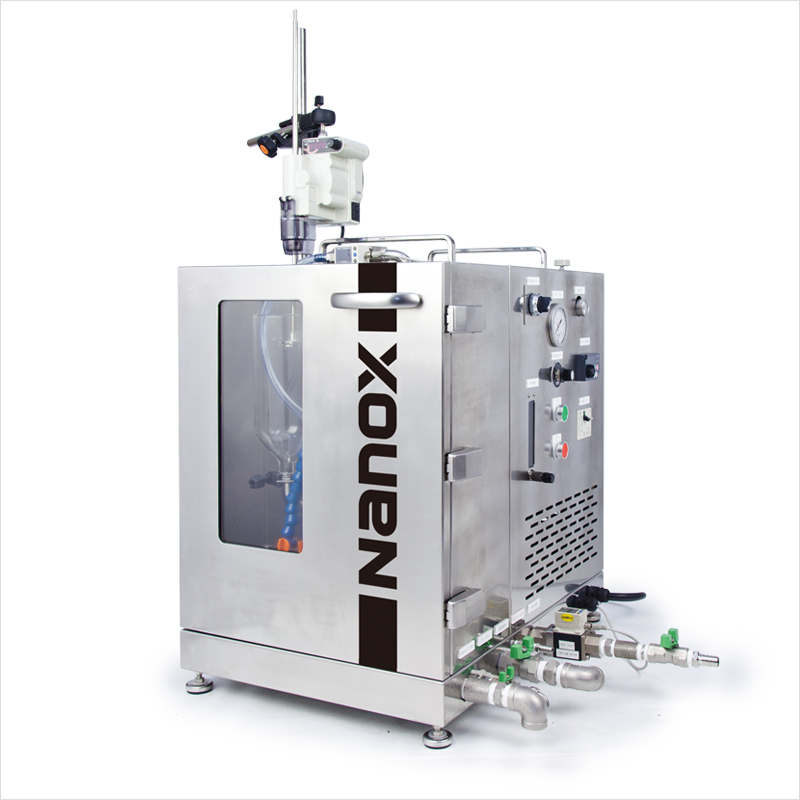

超高密度ウルトラファインバブル(ナノバブル)発生装置「ナノクイック」

 導入実績&お客様の声

 製品情報 製品仕様 マニュアル・製品資料
メディカルライフバイオ
ここをタップして表示Close
型式備考
NQ-KP-M1.5CD-200/60-R3S

 製品情報

ナノククイック®の紹介ビデオ

「ナノクイック®」ラモンドナノミキサー®の連続した高せん断場によりウルトラファインバブル(ナノバブル)を高密度に発生させます。

ウルトラファインバブル(ナノバブル)発生の仕組み

せん断力によりUFB発生

ラモンドナノミキサーのハニカム構造によるせん断力により高密度にウルトラファインバブル(ナノバブル)を発生させます。

多種の気体・液体混合が可能

空気、酸素、窒素、二酸化炭素は、標準仕様で混合ができます。

液・液混合が可能

標準仕様で低粘度液・液混合が可能です。

 性能

  • ウルトラファインバブル(ナノバブル)生成能力※1
  • 気体溶解能力※1
UFB粒度分布※2 ufb-data
ここをタップして表示Close
混合気体製造水量UFB数密度※2平均粒径※2
空気1L(10分)約8億個/mL約100nm

※1 弊社実験設備において処理前水温20℃・気液混合ユニット手前圧力1MPa・気体流量0.1L/minの条件のもと10分間循環を行った場合の値です。条件により値が上下する場合があります
※2 Malvern社製ナノ粒子解析装置LM10-HSにより測定した値です。

製造水量1L(10分)
O2処理結果溶存酸素濃度:37.27mg/L(処理後水温:34.0℃)
N2処理結果溶存酸素濃度:0.54mg/L(処理後水温:35.6℃)
C02処理結果溶存二酸化炭素濃度:1097ppm(処理後水温:35.0℃)

※1 弊社実験設備において処理前水温20℃・気液混合ユニット手前圧力1MPa・気体流量0.1L/minの条件のもと10分間循環を行った場合の値です。条件により値が上下する場合があります

 製品仕様

型式NQ-KP-M1.5CD-200/60-R3S
タイプ水冷
気液混合ユニットRNM030A-S
ポンプステンレル製渦流ポンプ
定格電圧3相AC200V
定格電流5.7A
定格出力1.5kW
材質ステンレス
重量74kg
流量4.7L/min/1MPa
定格耐圧1MPa
外形寸法(mm)W450×H1043.5×D633.5
撹拌機電源単相AC100V
